ZH4105ZD柴油机

柴油机

1、机械外形

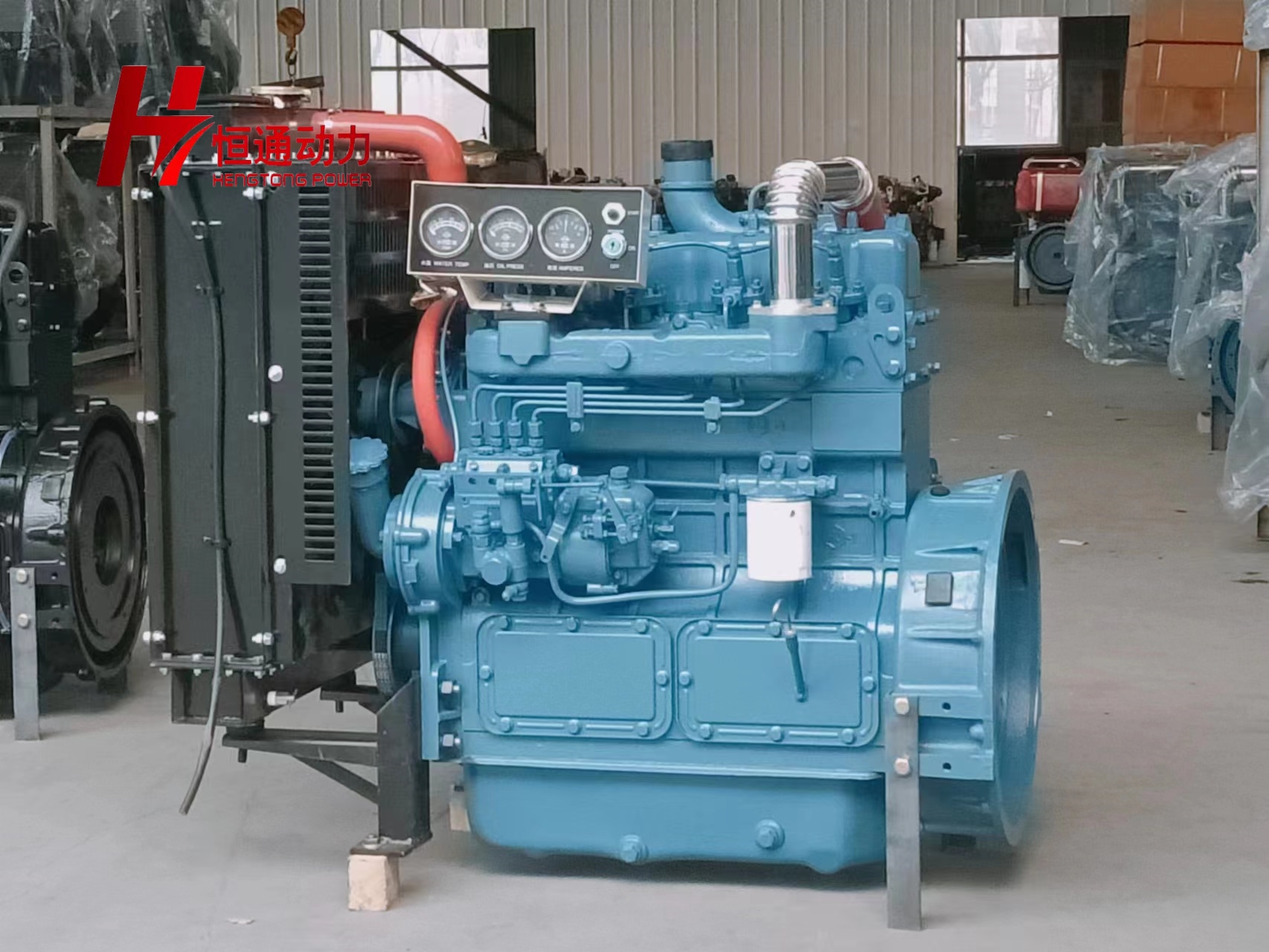

柴油机是一种以柴油作为燃料的内燃机，其机械外形如下面图所示。柴油机的种类有很多种，今天我们主要了解一下四冲程柴油机。

2、工作原理

四冲程柴油机的每个工作循环也是由进气行程、压缩行程、做功行程和排气行程组成。由于柴油机以柴油作燃料，与汽油相比，柴油自燃温度低、黏度大不易蒸发，因而柴油机采用压缩终点自燃着火。

3、工作过程

在这里，我们主要介绍四冲程柴油机的工作过程。四冲程柴油机的四个冲程为一个周期，以此类推，循环往复的进行工作。

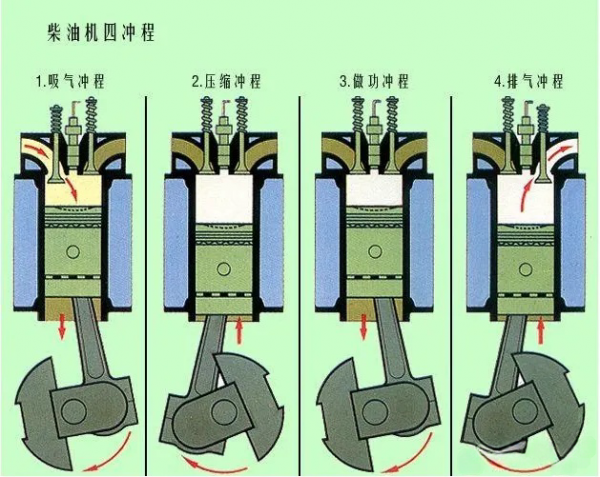

四冲程柴油机的四个冲程分别为进气冲程、压缩冲程、做功冲程、排气冲程，四个过程如下图所示。

四冲程柴油机的工作原理图：

进气冲程：进入汽缸的物质是纯空气。

压缩冲程：由于压缩的物质是纯空气，压缩终点的压力为3000～5000kPa，压缩终点的温度为750～1000K，大大超过柴油的自燃温度(约520K)。

做功冲程：当压缩冲程接近终了时，在高压油泵作用下，将柴油以10MPa左右的高压通过喷油嘴喷入汽缸燃烧室中，在很短的时间内与空气混合后立即自行发火燃烧。汽缸内气体的压力急速上升，最高达5000～9000kPa，最高温度达1800～2000K。由于柴油机是靠压缩自行着火燃烧，故称柴油机为压燃式发动机。

排气冲程：柴油机的排气与汽油机基本相同，只是排气温度比汽油机低。

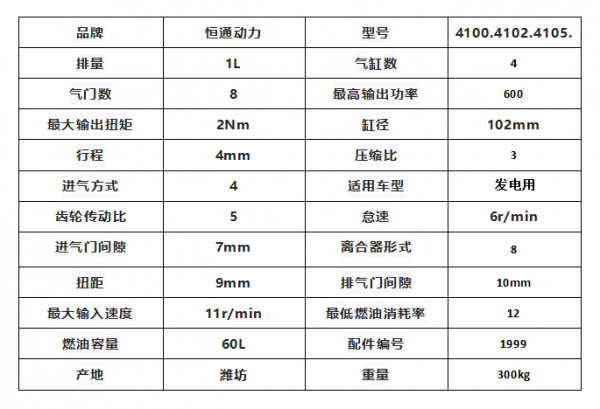

技术参数：
